Parmi les différents documents techniques utiles aux artisans, installateurs et maîtres d’œuvre en matière de fenêtre de toit, le DTU 40.5 est particulièrement intéressant. En effet, celui-ci régit la mise en œuvre des gouttières et des chéneaux métalliques ainsi que des tuyaux de descente extérieure pour l’évacuation des eaux pluviales. Explications.
Ce qu'il faut retenir
|
Vous êtes couvreur, installateur ou maître d'œuvre ? Bénéficiez de l'accompagnement technique Roto pour garantir une pose conforme au DTU 40.5 et aux règles de l'art.
Intitulé « Travaux d'évacuation des eaux pluviales », le DTU 40.5 s'intègre à la série de DTU « couverture ». Rédigé par des professionnels, et attenant à une norme, ce document spécifie notamment le dimensionnement des différents éléments de la couverture (gouttières, noues, chéneaux), en fonction de la surface, de la pente, etc.
Définition : DTU (Document Technique Unifié) Référence rédigée par des professionnels du bâtiment et publiée par l'AFNOR, un DTU décrit les règles de l'art à respecter pour une catégorie de travaux donnée. Il constitue une référence largement utilisée comme base contractuelle pour la réalisation des travaux. |
Généralement réalisée par des couvreurs-zingueurs, la mise en œuvre des gouttières et chéneaux métalliques obéit donc au DTU 40.5, qui explicite l'état de l'art du côté des matériaux utilisés : zinc, cuivre, inox, acier, fonte sont ainsi concernés (mais pas le PVC) par le document. Le DTU donne les règles de compatibilité des métaux choisis avec les crochets et supports de fixation, afin de limiter au maximum la corrosion et de permettre les mouvements liés à la dilatation, phénomène naturel de ce type d'installation.
| Matériau du chéneau/gouttière | Crochets et fixations compatibles | Point de vigilance |
| Zinc | Zinc, acier inoxydable | Éviter le contact direct avec le cuivre (couple galvanique) |
| Cuivre | Cuivre, laiton | Éviter le contact avec le zinc ou l'aluminium |
| Acier inoxydable | Acier inoxydable, acier galvanisé | Bonne résistance à la corrosion, compatible avec la plupart des métaux |
| Fonte | Fixations fonte ou acier renforcé | Poids important, vérifier la capacité portante du support |
Le critère de pente est également rappelé par le DTU. En effet, une contre-pente ou une retenue d'eau sont à éviter sur les toits. Ce qui explique qu'on retient la règle générale pour les gouttières et chéneaux de 0,5 % de pente (5 mm par mètre), en anticipant notamment que le poids de l'eau ou les charges climatiques ne doivent pas réduire cette inclinaison.
Les dispositifs de relevé correspondent aux parties repliées ou relevées des ouvrages métalliques (chéneaux, gouttières ou raccords) destinées à contenir les eaux pluviales dans leur cheminement. Associés aux retours, aux ourlets et aux recouvrements, ils limitent les risques de débordement ou d'infiltration au niveau des jonctions entre les différents éléments d'évacuation.
Le dimensionnement des chéneaux, gouttières et descentes d'eaux pluviales ne se limite pas au choix d'un diamètre standard. Le DTU 40.5 rappelle que ces ouvrages doivent être conçus en fonction de la surface de toiture à drainer, de la configuration du bâtiment, de la pente de la couverture et de l'intensité des précipitations attendues. L'objectif est de garantir un débit suffisant afin d'éviter les débordements, les stagnations d'eau ou les infiltrations.
L'installation d'une fenêtre de toit ne modifie généralement pas le dimensionnement global du réseau d'évacuation. En revanche, elle peut changer localement le cheminement des eaux de pluie. Les raccords d'étanchéité et les ouvrages de zinguerie doivent alors canaliser efficacement les écoulements vers les chéneaux ou les gouttières existants, sans créer de point de retenue ni perturber l'écoulement naturel de la toiture.

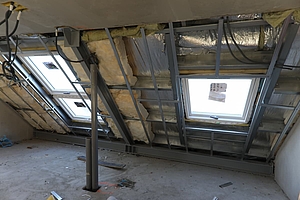

Avant la création d'une ouverture en toiture, l'installateur doit s'assurer que l'environnement de pose permettra une évacuation des eaux pluviales continue. Cette phase préparatoire consiste à analyser la couverture existante, la position des éléments de zinguerie et le cheminement naturel des écoulements. L'objectif est d'intégrer la fenêtre de toit sans modifier l'équilibre hydraulique du versant.
Une attention particulière est portée aux raccords, aux noues, aux chéneaux ainsi qu'aux différents points de collecte susceptibles de recevoir un volume d'eau important lors d'épisodes pluvieux.
Une fois la fenêtre installée, plusieurs contrôles permettent de valider la conformité de la pose. Le premier concerne l'étanchéité périphérique du châssis et la bonne mise en place des raccords. Un contrôle visuel permet également de vérifier la continuité des différents éléments de couverture et l'absence de jour susceptible de favoriser les infiltrations.
Les professionnels s'assurent également du bon fonctionnement de l'ouvrant, de la ventilation éventuelle, du verrouillage ainsi que de l'écoulement des eaux de pluie lors des premiers essais.
Les raccords d'étanchéité Roto sont disponibles dans différentes versions afin de s'adapter aux principaux types de couverture et d'assurer la continuité de l'écoulement des eaux autour de la fenêtre de toit. Associés aux solutions d'isolation de la gamme, ils facilitent une mise en œuvre conforme aux prescriptions du fabricant et compatible avec les règles de l'art.
Vous souhaitez en savoir plus sur les raccords d'étanchéité Roto pour une installation conforme autour de votre fenêtre de toit ?
Le DTU 40.5 concerne uniquement les ouvrages métalliques d'évacuation des eaux pluviales. La pose de la fenêtre de toit relève d'autres DTU de couverture et des prescriptions du fabricant.
Les non-conformités concernent le plus souvent les ouvrages de zinguerie associés à la fenêtre de toit :
La RE2020 ne remplace pas les DTU, mais elle renforce les objectifs de performance thermique des constructions neuves. Une fenêtre de toit correctement posée, avec des raccords d'étanchéité adaptés et une mise en œuvre conforme aux règles de l'art, contribue à limiter les infiltrations d'air et à atteindre les performances attendues en matière d'isolation.
